電子萬能試驗機
產品介紹
產品名稱： WDW-S數顯式電子萬能試驗機（單臂式)
規 格：產品規格
產品備注：
產品類別：電子萬能試驗機

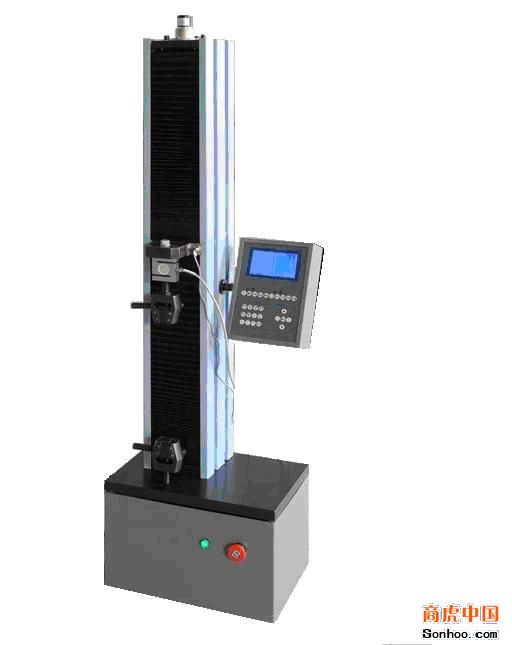

WDW-S數顯式電子萬能試驗機（單臂式）
主要用途
本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。
可根據GB/ISO/ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率等參數。
主機結構
該機采用單臂式結構，主機部分由立柱、上橫梁、中橫梁、工作臺組成，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。
綜合性測試平臺
微型計算機硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。
試驗力測量：
負荷測量：選用高精度輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率。可根據用戶需求配置多個傳感器，實現試驗力寬范圍的測量。
位移測量：采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位動力控制系統
采用全數字伺服控制器，控制高性能的伺服電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動，具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。
變形測量系統
可根據試驗標準的要求來選配大變形測量系統
保護裝置
根據不同的試驗，可調節限位保護開關位置，最有效防止夾具對撞。
具有過載、過流、漏電等保護功能。
|
產品名稱
|
數顯式電子萬能試驗機
|
||||
|
產品型號
|
WDW-02S
|
WDW-05S
|
WDW-1S
|
WDW-2S
|
WDW-5S
|
|
結構形式
|
單臂式結構
|
||||
|
最大試驗力（N）
|
200
|
500
|
1000
|
2000
|
5000
|
|
試驗力級別
|
1級
|
||||
|
試驗力測量范圍
|
2%--100%FS
|
||||
|
試驗力示值相對誤差
|
≤示值的±1%
|
||||
|
力分辨率
|
1/50000
|
||||
|
位移測量裝置
|
光電編碼器
|
||||
|
位移示值相對誤差
|
≤示值的±1%
|
||||
|
位移分辨率（mm）
|
0.01
|
||||
|
位移速率調節范圍（mm/min）
|
1-500無極調速
|
||||
|
安全保護裝置
|
機械限位保護和軟件過載保護
|
||||
|
有效拉伸空間（mm）
|
800
|
||||
|
拉伸夾具
|
根據材料選配
|
||||
|
主機外形尺寸（mm）
|
420×280×1580
|
||||
|
主機電源
|
0.3KW/AC220V±10%
|
||||
|
主機重量（KG）
|
150
|
||||
